詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 755 |
| タイプ: | 横軸 | 電圧: | 220V~460V |
| サイズ (L*W*H): | 8100×2150×1825 mm | 体重 (kg): | 14000KG |
| 保証: | 1 年 | 主要 な 売り物: | 高度な硬さ |
| 販売形態: | 熱い製品 2021年 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。工作物（kg）の重量: | 6000 | スピンドルテーパー: | メトリック 140 |
| 切断トルク: | 0 N.m | スピード (mm/min): | 0〜3740 mm/min |
| 送り速度（mm/min）: | 0〜1870mm/min | ツール・ポスト・ステーション: | 8, 4, 6, 12 |
| 作業精度: | IT6 | 表面の荒さ: | Ra1.6um |
| 接続面の隙間: | 0.04mm未満 | トーノスレベル: | 0.04/1000mm未満 |
| 最高。ベッド上の振動: | 1250mm | 最高。十字のスライド上の振動: | 865MM |
| 負荷軸承: | 6000kg | 縦軸速速供給速度: | 3740mm/min |
| クロス・ラピッド・フィード速度: | 1870mm/min | ツール・ポストの最高速速: | 935mm/min |
製品の説明
製品説明
特徴について

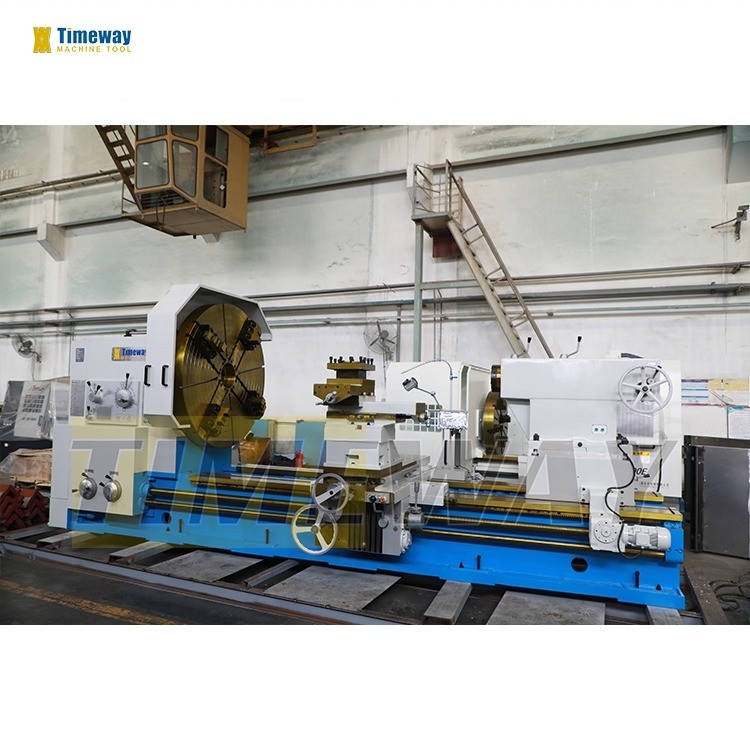

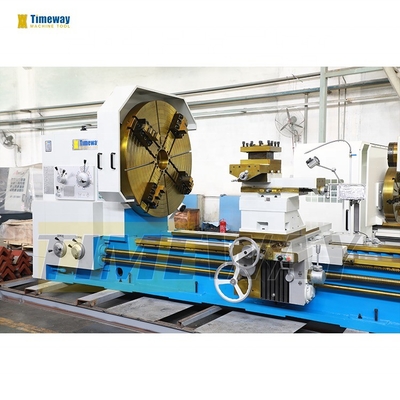

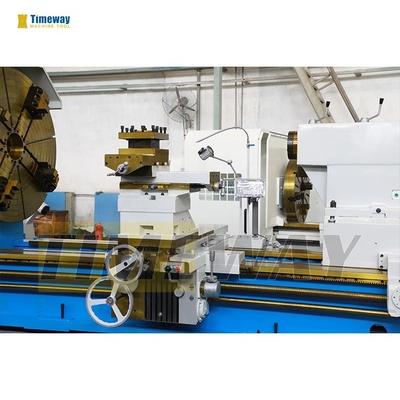

横回 lathesは,鋳物,鋼材および非鉄金属の大きなサイズパーツを加工するのに適しています.それは外側の円,内部の穴,端面,溝,掘削,掘削,巣を作ることができます.内部および外部スレッドの様々なメトリックを回すことができます熟成した構造: 機械ツールは固い作業であり,硬さも強く,パワーも高く,速度も幅広く,高速で強力な切断が可能である.終わったら円周度誤差は0.015mmを超えない,シリンダー度誤差は300mmの測定長で0.05mmを超えない.非常に硬いベッド:ベッドは鋳造構造ベッドで作られています.内部肋骨は,合理的な配置と高い硬さを持っています滑りガイド表面では,反爬行ガイドプレート技術が採用されています.摩擦減圧係数などの動的特性は最適状態です高硬さと高精度スピンドル: 機械ツールのスピンドルベアリングは有名なブランド製品を採用します.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用. 熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます. スピンドルは精密なローリングベアリング組み合わせと3つのサポート構造を採用します.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度フ100mmの大きな穴の穴を通って標準スピンドル,およびA2-15スピンドル鼻接続タイプを採用,スピンドルの流出精度が良い. 機械ツールは,上部ツールの柱でモーターの短い円形表面を切るのに使用され,長い円形表面は,上部ツールの柱と長長フィードで回転することができます.高性能高速で強力な切断のための高硬さと広い速度範囲,速度範囲は33速で3.15-315rpmです.機械ツールは,最大負荷容量16トンの重用機械ツールは,. 安定性と硬さのある広い長方形ガイドレールを採用し,ベッド幅は1100mmです. 尾根ペールは回転可能な構造で,センターの着用と熱を軽減します.電気動動尾根を備えた機械工具規格操作者の労働力を削減し,作業効率を向上させる.
仕様 | ユニット | AL-2000 |
マックス ベッドに振り向いて | mm | 2000 |
マックス 横滑り | mm | 1650 |
センター間の距離 | mm | 3000/4000/5000/6000/8000/10000/12000/- |
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/- |
ベッド幅 | mm | 1100 |
負荷能力 | トン | 16 |
スピンドル鼻 | - | A2-15 |
スピンドルの穴 | mm | 100 |
スピンドル・コーナー | - | メトリック 140 |
スピンドル速度範囲 | rpm | 前へ 3.15-315,後ろへ 3.5-291 |
スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 |
X/Z軸の飼料種類 | 種類 | 56 |
給餌範囲 | mm/r | 縦方向:0.1-12 クロス:0.05-6; 上部ツールポスト: 0.025-3 |
メトリックスレッドの範囲 (種類) | mm | 1-120 (44) |
インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) |
モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) |
直径の糸の範囲 (種類) | DP | 1/2-56 (38) |
スピンドルの中心からツールベースまでの距離 | mm | 53 |
ツールの柱の回転角 | ° | ±90° |
クロススライド移動 | mm | 900 |
上のスライド移動 | mm | 360 |
ツールセクションのサイズ | mm | 50×50 |
ツール・ポスト・フード/ガール | mm | 0.05 |
尾根の羽の直径 | mm | 260 |
テイルストック 羽の移動 | mm | 300 |
尾根の羽の角 | - | メトリック 80 |
メインモーター電源 | kw | 30 |
機械の長さ | mm | 6120/7120/8120/9120/11120/13120/15120/- |
機械の幅 | mm | 2430 |
機械の高さ | mm | 2580 |
· 4つの口腔独立チャック · 安定した休息 (長さ3M以上) · 休憩後 (長さ3M以上) · 手動で尾根を移動する 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 · レベルリングクインとボルト 操作説明書 (英語) | 顔面のプレート · 2 軸または 3 軸のデジタル表示 ■電動動尾根 · チャックガード ■ 道具の柱の保護 ・ 後ろのスプラッシュガード · ツールポストを迅速に交換する · 磨き装置 |
